設備主要用途： 真空碳管爐主要應用于合金材料中易揮發元素（如鉛、鋅等）的真空蒸餾工藝；高價氧化物在真空高溫下進行熱還原工藝；熒光粉材料以及合金材料在高真空或保護氣氛下的熱處理等。 | |

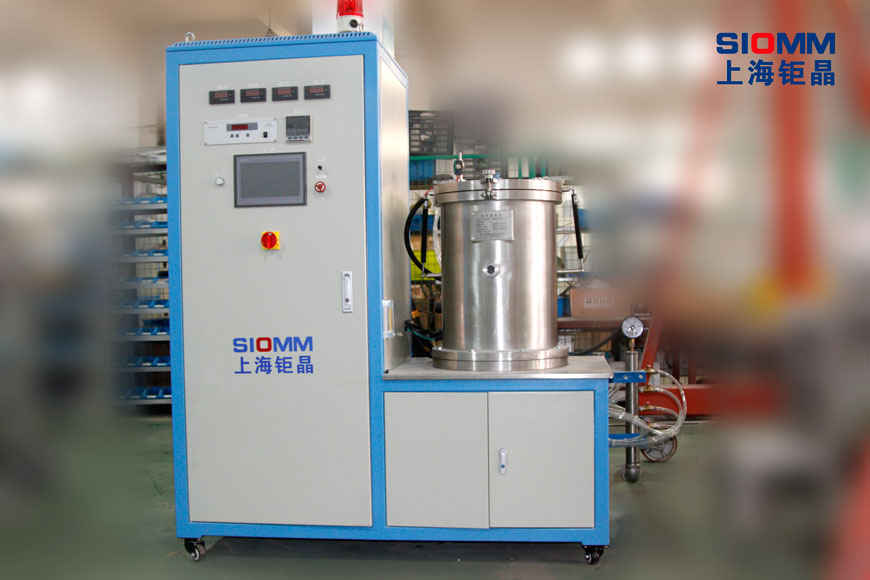

設備主要結構介紹： 1、爐體：雙層304不銹鋼水冷結構，精密拋光，有利于縮短抽氣時間，且便于清潔； 2、爐蓋：雙層水冷的結構，內外壁均為304并經精密拋光處理，中間通冷卻水。爐蓋上裝有多鏡觀察窗、爐蓋打開機構等； 3、加熱保溫：加熱系統采用石墨筒形加熱器，保證了最佳的溫度均勻性和工件的均勻受熱，且便于發熱體的維修及更換。側面及底面的隔熱屏均采用由硬氈、軟氈共同組成的復合保溫層，經過加工制作成一個整體的隔熱系統。 4、真空系統：由油擴散泵、羅茨泵、機械泵配電磁壓差閥（防止因突然停電、機械泵油倒灌）充氣閥、放氣閥、真空蝶閥、真空壓力表（±Pa）波紋管、真空管路和支架等組成。 5、充氣裝置：主要由充氣閥、流量計、充氣管道等組成，用于燒結工藝所需充氬氣、氮?dú)獾臍夥找螅?/span> 6、水冷系統：水冷系統由進水管、回水管、電接點壓力表、閥門、管路等組成，當水壓低時，自動進行聲光報警，并自動切斷加熱電源功能，以確保設備安全 7、控制系統：由可編程控制器PLC、溫控儀、真空計、電壓電流表、直流穩壓電源、空開、接觸器、繼電器、按鈕、指示燈等組成，以實現供電、控制、記錄、監視、報警保護功能。 8、測量裝置：鎢錸熱電偶對設備的溫區進行溫度測量，實現工作過程的實時監控，并保證了在加溫、保溫過程中路室內溫度的均勻性。也可以配合使用光學測溫或紅外輻射溫度計（詳見可選配置部分）通過視察窗測量溫度。 | |
設備主要特點： 該設備的結構設計先進合理，爐體采用全不銹鋼制造，表面拉絲處理，美觀大方；電氣元件采用國內外知名品牌，全自動化程序控制，控制系統軟件由我公司自行開發，人機界面操作系統，畫面友好，操作簡單，相應速度快，可對爐內工況進行實時監測，系統穩定可靠 | |
技術參數： | |
產品型號 | SGT-2000/9 |
設備形式 | 立式上出料 |
加熱方式 | 石墨電阻加熱 |
加熱頻率 | 30KW |
工作尺寸 | Φ90×100mm |
最高溫度 | 2000℃ |
額定溫度 | 1900℃ |
極限真空 | 6.67×10-3 Pa |
控溫精度 | ±1℃ |
控溫儀表 | 廈門宇電 |
控溫傳感器 | PID程序控溫儀表，室溫~1600℃鎢錸熱電偶 |
壓升率 | ≤2Pa/h； |
氣氛保護 | 氬氣或高純氮?dú)猓ǔ錃鈮毫Γ骸?/span> 0.03MPa） |
設備配置清單 | 1、爐體 2、電氣控制柜 3、真空系統 4、工業冷水機 5,、石墨模具 6、使用說明書 |
